11,00 €*
Sofort verfügbar

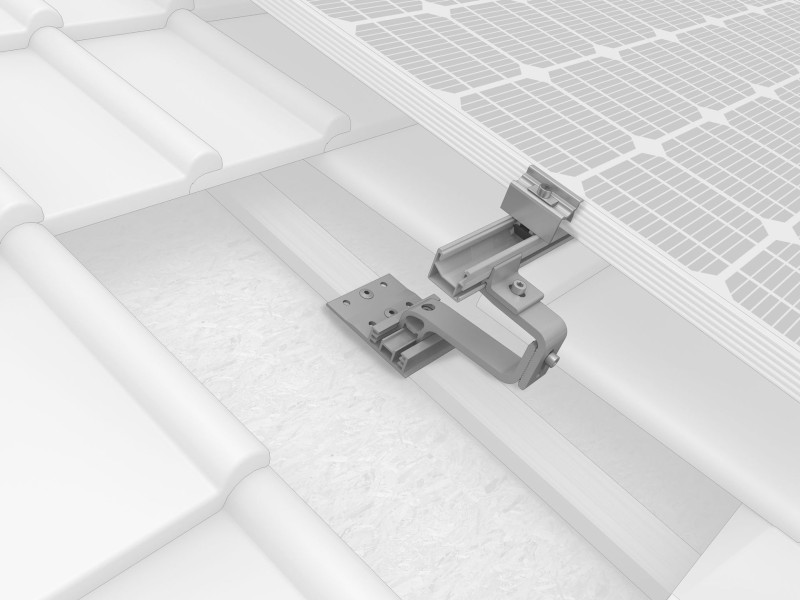

K2 SingleHook 4S als vormontiertes Set , Aluminium Dachhaken mit 4 Höhenverstellungen, mit vormontiertem Climber 36/48 und Zylinderkopfschraube.
Dachhaken mit 3-facher Höheneinstellung in der Grundplatte (40,47,54 mm) und 30 mm Verstellbarkeit am Bügel. Gesamthöhenverstellbarkeit: 120,5 mm - 165,1 mm. Für Sparren ab 48 mm (schmale Sparren ab 36 mm mit Holzbauschraube M6 möglich). Mit vormontiertem Climber 36/50 und Zylinderkopfschraube. Zur Befestigung der K2 SingleRail und CrossRail Montageschiene.
Material: Aluminium EN AW-6063 T66; Edelstahl A2
Breite Grundplatte: 100 mm
Höhe unter Ausleger: 40/47/54 mm
Höhe Ausleger: 55 - 85 mm
Gesamthöhe: 120,5 - 165,1 mm
Tiefe Ausleger: 83 mm
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt
und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Dachart: | Satteldach |
---|---|
Dacheindeckung: | Ziegel |
Technische Daten |
|
Einsatzbereich | Schrägdach |
Dacheindeckung | Ziegeleindeckung |
PV-Module | für alle gängigen Modultypen geeignet |
Modulausrichtung | vertikal/ horizontal (mit Kreuzverbund) |
Material | Aluminium (EN AW-6063 T66), Edelstahl 1.4301 |
Verbindungselemente | Edelstahl A2-70 |
Dachanbindung | Verschraubung |
Sparrenbreite | ab 36 mm |
Grundlagen Statik | Ermittlung der Tragfähigkeitswerte gemäß Eurocode, Schraubanbindung gem. Eurocode 5 |
Lastannahme nach | DIN EN 1991 (Eurocode 1) |
Systemkomponenten | Dachhaken Familie CrossHook, K2 Climber, K2 CrossRail Familie, End- und Mittelklemmen Set, Schienenverbinder, Tellerkopfschrauben, M K2 |
