K2 Systems MiniRail MK2 Set - Einfache und schnelle Montage mit dem K2 MiniRail Montagesystem für Trapezblechdächer aus Aluminium und Stahl

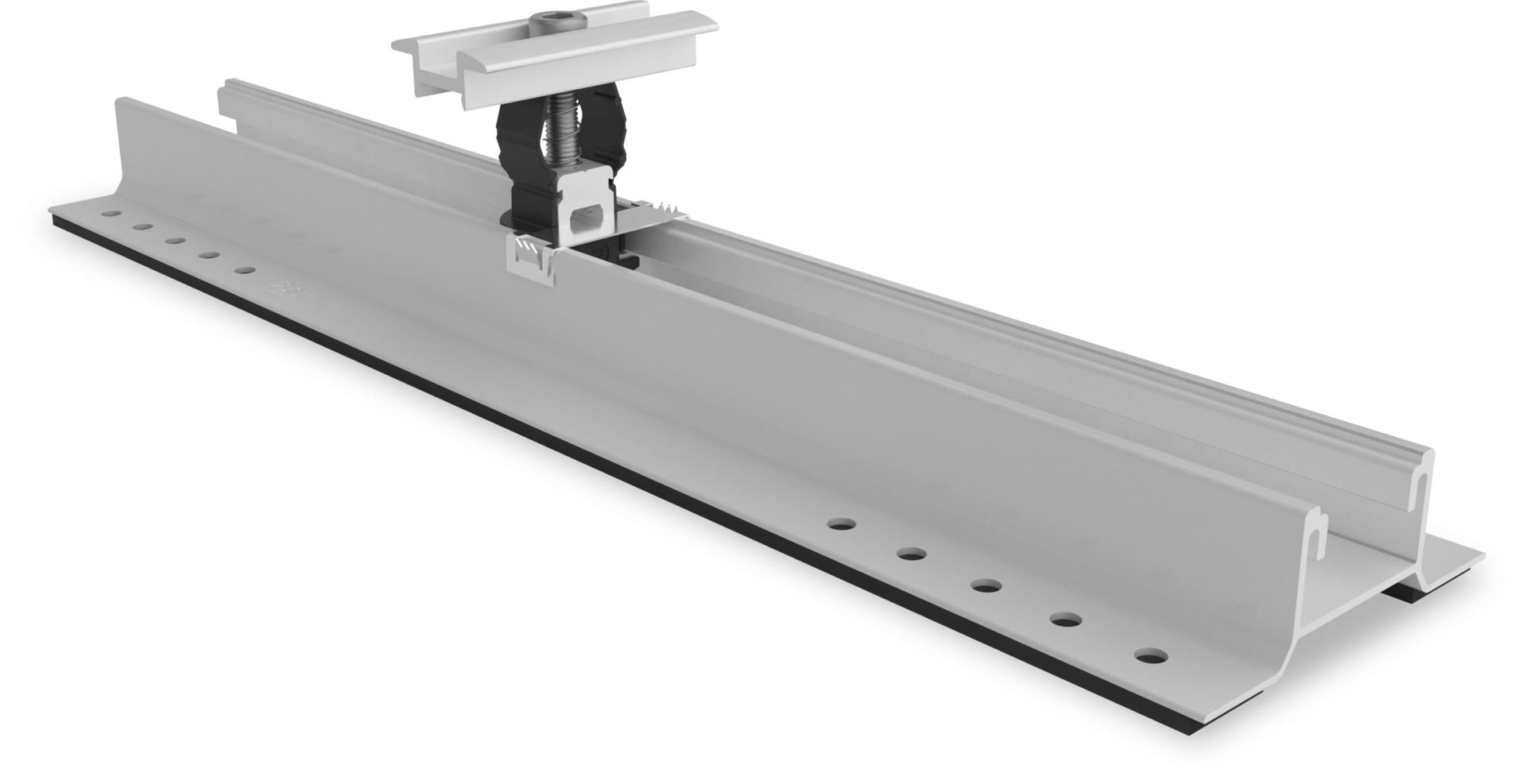

Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern. Inklusive Gewindeformenden Schrauben mit Dichtscheibe 6x25 mm.
Material: Aluminium EN AW-6063 T66, EPDM, Edelstahl A2
- einfache und extrem schnelle Montage von oben
- hohe Flexibilität durch höhenverstellbare Klemme
- modulare Bauweise ermöglicht jede Anlagengröße
- Einsatzbereich Schrägdach von 5° - 75° Dachneigung
- Voraussetzungen Dacheindeckung:
- Blechstärken: ≥ 0,5 mm (Stahl oder Aluminium)
- Sandwich-Paneele: Freigabe des Herstellers erforderlich
- Sickenbreite: Mindestens 22 mm *
- Hochsickenabstand: 101 - 350 mm abhängig von Sickenbreite
- Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
- Rahmenhöhe Module: 30 - 50 mm
- PV-Module für alle gängigen Modultypen geeignet
- Modulausrichtung vertikal oder horizontal
- Material Aluminium (EN AW-6063 T66/ EN AW-6082 T6); EPDM
- Verbindungselemente Edelstahl A2-70, EPDM
- Verschraubung mit Bohrschrauben oder Gewindeformschrauben mit bauaufsichtlicher Zulassung
Lieferumfang:
- 1x Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern, inkl. 4 Dünnblechschrauben mit Dichtscheibe
- Maße: 385 x 85,4 x 31,4 mm
- Material: Aluminium (EN AW 6063 T66), EPDM
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt
und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an!
Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Dachart: | Schrägdach |
---|---|
Dacheindeckung: | Trapezblech |
