K2 MiniFive Aufständerung für K2 MiniRail MK2 auf Trapezblech
Artikel-Nr.:
K2003379
Produktinformationen "K2 MiniFive Aufständerung für K2 MiniRail MK2 auf Trapezblech"
K2 Systems MiniFive 5 Grad Aufständerung für MiniRail MK2 auf Trapezblech - deutlich mehr Ertrag durch verbesserte Hinterlüftung und optimierte Einstrahlungswinkel, einfache und schnelle Montage mit dem K2 MiniRail MK2 Montagesystem für Trapezblechdächer
Anwendungsbereich: Schrägdächer mit Trapezblech
Die Grundbestandteile des Systems sind:
- K2 Systems MiniFive Front
- K2 Systems MiniFive End

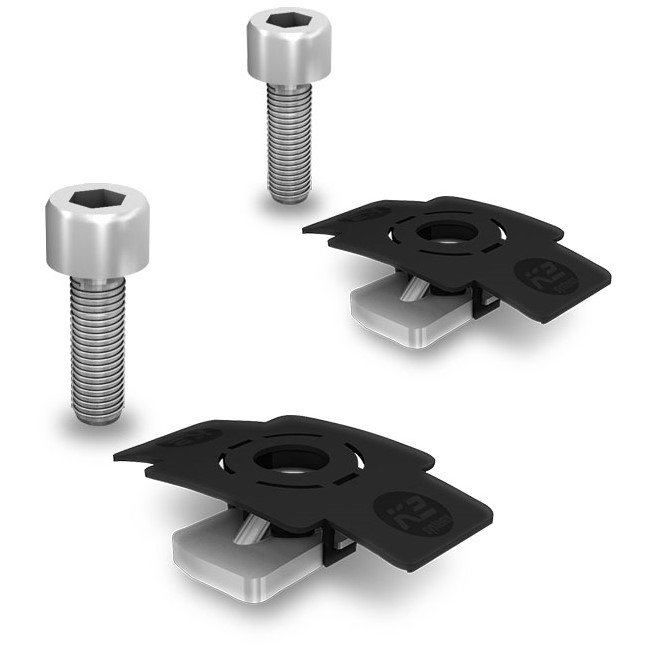

- K2 Systems MiniFive Stop Set
- K2 MiniRail MK2
Detailierte Informationen zu den benörtigten Bestandteilen und der Funktionsweise des Systems finden SIe in der Montageanleitung im unteren Seitenbereich.
| Dachart: | Schrägdach |
|---|---|
| Dacheindeckung: | Trapezblech |
Anmelden
Zubehör
Auf Lager
K2 Systems OneEnd Universal Endklemme schwarz
2,60 €*
K2 Systems OneEnd Universal Endklemme schwarz eloxiert - Universal Modulklemme für Rahmenhöhe 30 - 42 mm, Aluminium
Die Modulklemmen decken die am weitesten verbreiteten Modulrahmenhöhen von 30 - 42 mm ab.
Universalklemme (Endklemme) für Rahmenhöhen von 30-42mm, mit einfacher „Klickfunktion“ für die Schrägdachsysteme
SingleRail (36,50,63), SolidRail (Ultralight 32, Light 37, Medium 42), CrossRail (36,48,80), SpeedRail (22), MultiRail, ClampRail und CoverRail sowie für die Flachdächer S-Dome und D-Dome.
Maße: 65 x 33 x 66,8 mm
Material: EN AW 6063 T66 / EN AW 6082 T6 / A2 / POM
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Auf Lager
K2 Systems OneMid Universal Mittelklemme schwarz
2,60 €*
K2 Systems OneMid Universal Mittelklemme schwarz eloxiert - Universal Modulklemme für Rahmenhöhe 30 - 42 mm, Aluminium
Die Modulklemmen decken die am weitesten verbreiteten Modulrahmenhöhen von 30 - 42 mm ab.
Universalklemme (Mittelklemme) für Rahmenhöhen von 30-42mm, mit einfacher „Klickfunktion“ für die Schrägdachsysteme
SingleRail (36,50,63), SolidRail (Ultralight 32, Light 37, Medium 42), CrossRail (36,48,80), SpeedRail (22), MultiRail, ClampRail und CoverRail sowie für die Flachdächer S-Dome und D-Dome.
Modulabstand:19,6mm
Maße: 65 x 37 x 65,6 mm
Material: EN AW 6063 T66 / EN AW 6082 T6 / A2 / POMMaße: 65 x 37 x 65,6 mm
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
Auf Lager
K2 MiniRail MK2 Set
11,00 €*
K2 Systems MiniRail MK2 Set - Einfache und schnelle Montage mit dem K2 MiniRail Montagesystem für Trapezblechdächer aus Aluminium und Stahl
Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern. Inklusive Gewindeformenden Schrauben mit Dichtscheibe 6x25 mm. Material: Aluminium EN AW-6063 T66, EPDM, Edelstahl A2
einfache und extrem schnelle Montage von oben
hohe Flexibilität durch höhenverstellbare Klemme
modulare Bauweise ermöglicht jede Anlagengröße
Einsatzbereich Schrägdach von 5° - 75° Dachneigung
Voraussetzungen Dacheindeckung:
Blechstärken: ≥ 0,5 mm (Stahl oder Aluminium)
Sandwich-Paneele: Freigabe des Herstellers erforderlich
Sickenbreite: Mindestens 22 mm *
Hochsickenabstand: 101 - 350 mm abhängig von Sickenbreite
Ebene Auflage um das Bohrloch: Ø ≥ 20 mm
Rahmenhöhe Module: 30 - 50 mm
PV-Module für alle gängigen Modultypen geeignet
Modulausrichtung vertikal oder horizontal
Material Aluminium (EN AW-6063 T66/ EN AW-6082 T6); EPDM
Verbindungselemente Edelstahl A2-70, EPDM
Verschraubung mit Bohrschrauben oder Gewindeformschrauben mit bauaufsichtlicher Zulassung
Lieferumfang:
1x Kurzschiene zur Montage von Solarmodulen auf Trapezblechdächern, inkl. 4 Dünnblechschrauben mit Dichtscheibe
Maße: 385 x 85,4 x 31,4 mm
Material: Aluminium (EN AW 6063 T66), EPDM
Ausführliche Produktbeschreibungen und Maße entnehmen Sie bitte dem Datenblatt und dem Gesamtkatalog unten zum Download.
Bitte fragen Sie uns an! Gerne projektieren wir Ihre Photovoltaikanlage individuell und stellen Ihnen die passenden Komponenten für das Montagesystem inkl. Modulbelegungsplan zusammen.
Inhalt:
1 Stück
