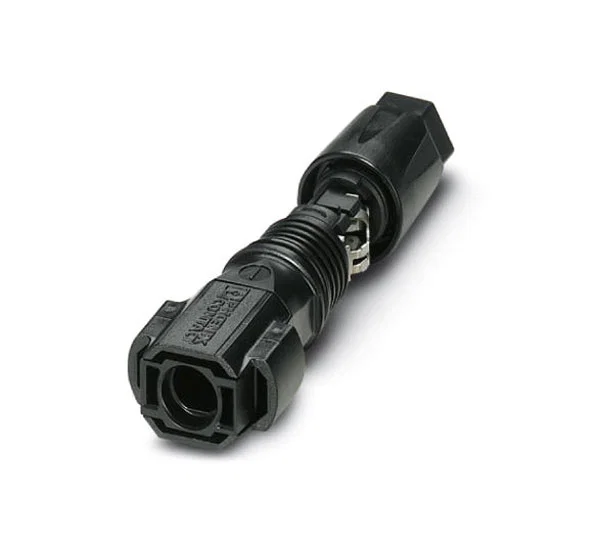

Phoenix Contact Sunclix Stecker PV-C3M-S 2,5-6 (-)

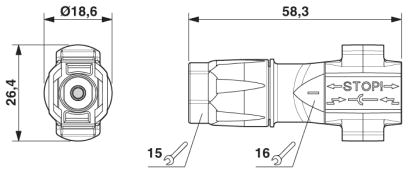

Phoenix Contact Sunclix Buchse PV-C3F-S 2,5-6 (+) für Solarkabel mit Leiterquerschnitt 2,5 bis 6 mm² Photovoltaik-Steckverbinder, Nennspannung: 1100 V, Anschlussart: Federkraft, Farbe: schwarz, nur mit Werkzeug entriegelbar Maße: Leitungsaußendurchmesser: 5 mm ... 8 mm Umgebungsbedingungen: Schutzart (gesteckt): IP66 /†IP68 (2m / 24h) Umgebungstemperatur (Betrieb): -40 ∞C ... 85 ∞C Umgebungstemperatur (Montage): -25 ∞C ... 50 ∞C Allgemein: Ausführung: Stift Anzugsdrehmoment Mutter: 2 Nm ±0,1 Nm Steckkraft: 45 N ±10 N Trennkraft: 200 N ±50 N Auszugskraft der Leitung Trennkraft: > 250 N Allgemein: Bemessungsspannung: 1100 V Bemessungsstrom (2,5 qmm): 20 A Bemessungsstrom (4,0 qmm): 30 A Bemessungsstrom (6,0 qmm): 35 A Schutzklasse: II Material: Farbe: schwarz Isolierstoff: mPPE Material Kontakt: Cu Material Kontaktoberfläche: Ag Brennbarkeitsklasse nach UL 94: V0 Anschlussdaten: Anschlussart: Federkraft Anschlussvermögen: 2,5 qmm ... 6 qmm Durchgangswiderstand mit angeschlossenem Leiter: 0,45 mOhm Abisolierlänge: 15 mm Kabeltyp: PV1-F Leitungen Datenblatt Phoenix Contact Sunclix unten zum Download

Weidmüller PV Stick SET ohne crimpen, plus (+) / minus (-), für Solarkabel mit Leiterquerschnitt 4 bis 6 mm² Schneller ist besser. Das gilt auch für die Verkabelung von Solaranlagen. Unsere griffigen Steckverbinder liegen auch bei frostigen Temperaturen gut in der Hand und lassen sich ganz ohne Crimpwerkzeug blitzschnell und einfach installieren. Sie können auf Crimpkontakte und das entsprechende Werkzeug verzichten und vermeiden Konfektionsfehler. Das spart bis zu 50% Zeit bei der Installation – ohneEinbußen bei der Qualität. Die neuen Photovoltaik-Steckverbinder sind TÜV-zugelassen und entsprechen der IEC 62852.Die Weidmüller  „PUSH IN“-Technologie ermöglicht sichere Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom Montieren im HandumdrehenIn drei einfachen Schritten haben Sie den PV-Stick konfektioniert: Sie schieben einfach die abisolierte Photovoltaikleitung ein – und zwar ganz ohne Aderendhülse. Ein „Klick" verrät Ihnen, dass die Kontaktierung sicher erfolgt ist. Dann ziehen Sie die Schraubkappe mit wenigen Umdrehungen an. Fertig! Merkmale PushIn Technologie Normkonforme Qualität, nach TÜV IEC 62852 Ergonomisches preisgekröntes Design Derzeit schnellster PV-Steckverbinder Sicheres Verrasten Bemessungsspannung: 1500 V DC (IEC) Bemessungsstrom: 30 A Kabeldurchmesser außen, max.: 7,5 mm Kabeldurchmesser außen, min.: 5,5 mm Leiteranschlussquerschnitt: max. 6 mm² Leiteranschlussquerschnitt: min. 4 mm² Schutzart: IP65, in geschlossenem Zustand, IP2x offen Verschmutzungsgrad: 3 (2 innerhalb des abgedichteten Bereiches) Zulassungen: TÜV Rheinland (IEC 62852) Montageanleitung und Datenblatt der Weidmüller PV Stick unten zum Download
