Weidmüller PV Stick SET - Crimpfrei verkabeln
6,90 €*
Inhalt:
1 Stück
Sofort verfügbar
Artikel-Nr.:
WM26389
Produktinformationen "Weidmüller PV Stick SET - Crimpfrei verkabeln"
Weidmüller PV Stick SET ohne crimpen, plus (+) / minus (-), für Solarkabel mit Leiterquerschnitt 4 bis 6 mm²
Schneller ist besser. Das gilt auch für die Verkabelung von Solaranlagen. Unsere griffigen Steckverbinder liegen auch bei frostigen Temperaturen gut in der Hand und lassen sich ganz ohne Crimpwerkzeug blitzschnell und einfach installieren.
Sie können auf Crimpkontakte und das entsprechende Werkzeug verzichten und vermeiden Konfektionsfehler. Das spart bis zu 50% Zeit bei der Installation – ohne
Einbußen bei der Qualität. Die neuen Photovoltaik-Steckverbinder sind TÜV-zugelassen und entsprechen der IEC 62852.
Die Weidmüller „PUSH IN“-Technologie ermöglicht sichere Verbindungen mit wenigen Handgriffen: Stecken, drehen, Strom
Montieren im Handumdrehen
In drei einfachen Schritten haben Sie den PV-Stick konfektioniert:

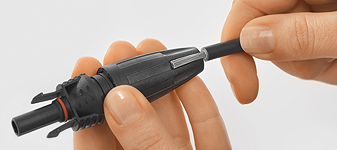

- Sie schieben einfach die abisolierte Photovoltaikleitung ein – und zwar ganz ohne Aderendhülse.

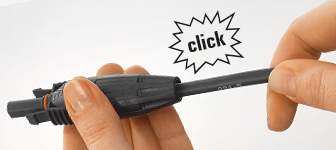

- Ein „Klick" verrät Ihnen, dass die Kontaktierung sicher erfolgt ist.

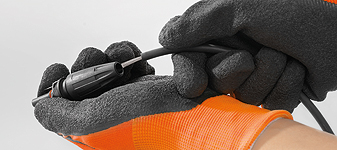

- Dann ziehen Sie die Schraubkappe mit wenigen Umdrehungen an. Fertig!
Merkmale
- PushIn Technologie

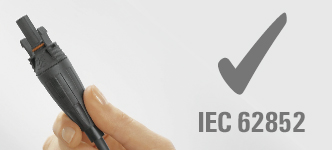

- Normkonforme Qualität, nach TÜV IEC 62852
- Ergonomisches preisgekröntes Design
- Derzeit schnellster PV-Steckverbinder
- Sicheres Verrasten
- Bemessungsspannung: 1500 V DC (IEC)
- Bemessungsstrom: 30 A
- Kabeldurchmesser außen, max.: 7,5 mm
- Kabeldurchmesser außen, min.: 5,5 mm
- Leiteranschlussquerschnitt: max. 6 mm²
- Leiteranschlussquerschnitt: min. 4 mm²
- Schutzart: IP65, in geschlossenem Zustand, IP2x offen
- Verschmutzungsgrad: 3 (2 innerhalb des abgedichteten Bereiches)
- Zulassungen: TÜV Rheinland (IEC 62852)
Montageanleitung und Datenblatt der Weidmüller PV Stick unten zum Download
Downloads
Anmelden
31. Mai 2021 17:51
Anwendung
Einfache Montage, sind ihr Geld wert
